磁選機的結構

文章出處：遠力除鐵器人氣：發表時間：2016-12-19 10:40:10【大中小】

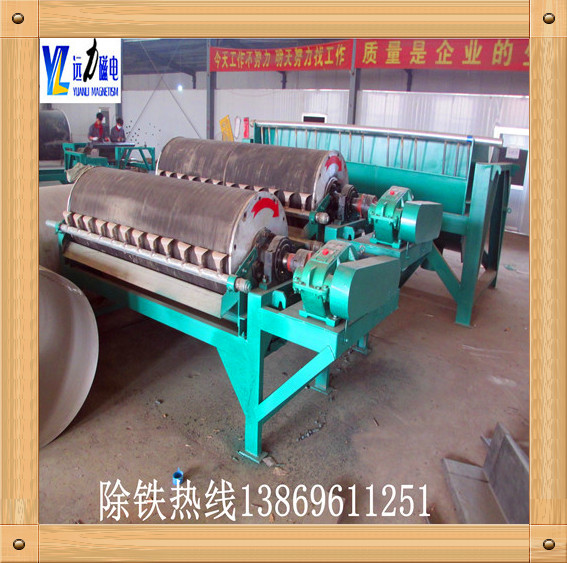

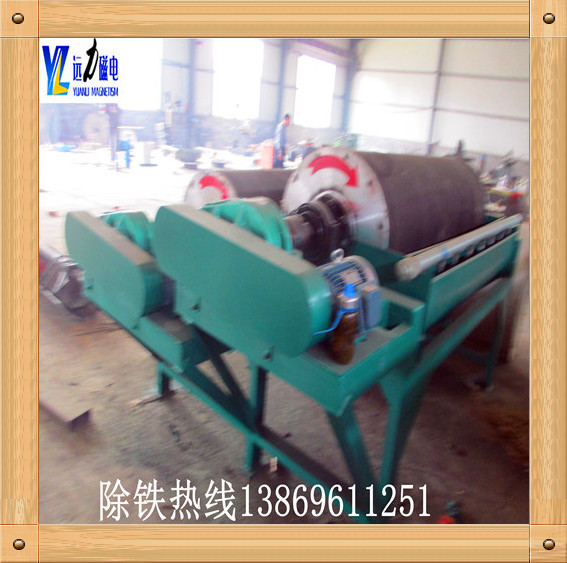

磁選機的結構,磁選機的圓筒是由2-3mm不銹鋼板卷制而成,端蓋由鑄鋁制成,通過不銹鋼螺桿和氣缸連接,電機通過齒輪減速器與減速器相連,磁鼓安裝在磁軛的基板,磁軛的軸伸出圓柱體,軸端固定有轉臂.罐體的工作區由不銹鋼板制成,另一部分并且箱體與普通鋼材料焊接,使得可以通過調節傾斜角度來調節磁系統的磁角.

根據槽體的不同結構,磁選機分為順流,逆流,半逆流三種三種不同罐型磁粉的選擇如下：下游罐≤6mm,≤1.5mm,半逆流罐≤0.5mm,下游型磁選機的處理能力強,適合粗粒強磁材料的粗選和選擇,也可以多于一個系列.

順流磁選機當大量礦石,磁礦顆粒容易在尾礦中損失時,需要加強操作和管理,控制較低的紙漿液位.
逆流磁選機適用于細粒鐵磁礦物的粗選和清掃操作,回收率高,但精礦品位低,因?yàn)榇诸w粒物料易沉積并堵塞分離空間,因此逆流磁選機不適合處理粗料.
半逆流磁選機可以獲得高質量的鐵精礦,但也可以得到更好的回收,因此在生產實踐中半逆流磁選機廣泛應用.它適用于處理0.5mm以下的礦石顆粒粗選和選擇,還有多個串聯和并聯,實現了多次掃描和選擇.

1.磁選機結構工作原理

新的鼓筒式磁選機改變了筒式磁選機的常規分選機構,弧型磁系統設置在分選筒外,以150°至270°的大角度包圍分選筒.形成強有序的弧形磁場.漿料中的磁性礦物被捕獲并吸附在氣缸的內表面上,并與氣缸一起旋轉.當非磁性區域到達分選筒的頂部時,磁性顆粒在慣性和重力作用下落入濃縮料箱內排出;非磁性和磁性非常弱的磁性顆粒從基本作用,使?jié){料沿著氣缸軸向前進落入尾料盒,從而完成分揀操作.在漿料沿著圓筒軸向前進期間,分選礦物可以隨著圓筒的旋轉被掃描多次,因此確保高的金屬回收率.

2磁選機結構的性能特點

（1）外磁系統,分選筒內大空間吸附分選,效率高,處理能力強,分選范圍廣.

（2）磁性包裝角度,分選長,回收率高,最終效果好.

（3）沿分揀筒軸線向礦井,向采礦部出礦部分,并沿筒體軸線與子礦功能,確保漿料在分揀帶上均勻織布.

（4）分選料筒速度,傾角可調,可根據操作條件及時調整,保證分離目標.

3.磁選機結構的工藝

作為原料鐵,鈦含量低,鐵,鈦礦物離解度低,且許多相互連接,有利于預選鑄鐵尾.鑒于生產現場位于戈壁沙漠缺水,選擇鐵生產工藝用于干磨 - 干法磁選分離工藝,為了結合實際生產,選擇鐵尾礦進行干燥磁預富集,然后將預精礦濃縮濕法研磨 - 磁選 - 浮選.
