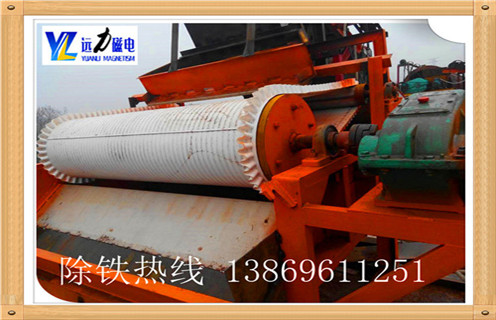

半逆流濕式磁選機結構圖,半逆流濕式磁選機按照礦山中使用的方式：順游,半逆流,逆流三類.半逆流和逆流流動是從料倉通過導向材料到磁鼓的底槽,礦石漿料通過高壓水噴射到圓筒的底部.采礦面積,礦物質經過磁力的作用松散的懸浮到磁場中.磁性礦物在磁場中通過磁場力,沿著鼓旋轉到達濃縮區,進入濃縮物殘?jiān)?從而使非磁性礦物進入尾礦沿水進入尾礦廢物,達到分選的目的.

　　1.半逆流濕式磁選機的顆粒

　　遠力磁電半逆流濕式磁選機粒徑小于6mm;逆流,這種半逆流磁選機選用粒徑小,一般尺寸為0 - 0.5mm.

　　2.半對流濕式磁選機適用范圍

　　2.1.磁鐵礦,磁赤鐵礦,鈦磁鐵礦,磁黃鐵礦,鋅鐵尖晶石等礦石分選.

　　2.2.適用于除去磁性雜質和純化粉末材料中的磁性材料,已廣泛應用于冶金,化工,煙道塵和爐渣.

　　3.半逆流濕式磁選機結構

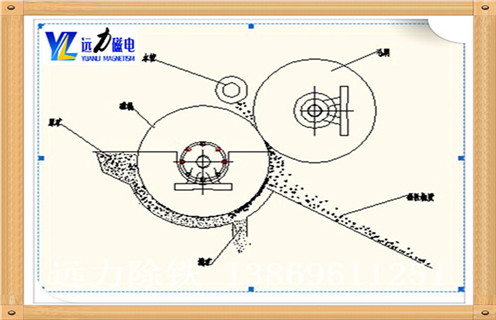

　　礦漿由圓筒下部給入槽內,磁性礦粒被圓筒帶到一定高度后落到精礦槽中,非磁性礦粒被運動的礦漿帶著沿和圓筒轉動方向相反的方向到尾礦槽中.該槽體特點是掃選區比逆流槽短些,脫水區比順流槽長些.所以它兼有可以獲得回收率高和精礦品位高的優點,選別指標較好.如圖1所示.該種槽體磁選機在選礦廠中應用最普遍,主要用于精選作業,選別粒度尤其適用小于0.15mm的礦物.
